Плита ЭБЧТШ 6-4-8,5|5-220 "ЭЛЕКТРА 1002"

УСТРОЙСТВО ЭЛЕКТРОПЛИТЫ

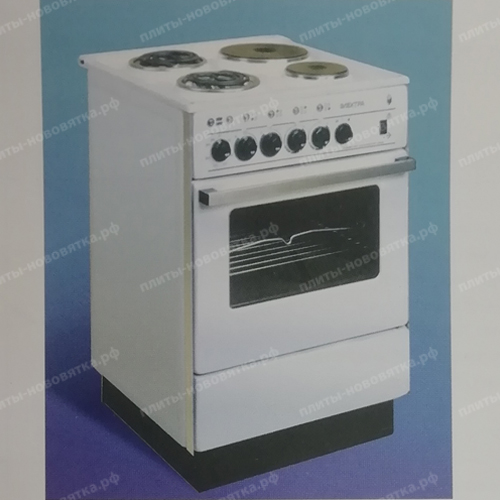

Общий вид электроплиты с указанием основных составных частей, органов управления и сигнализации

Рис. 1 Общий вид электроплиты

1 — рабочий стол; 2 — электроконфорки; 3 — панель управления; 4 — дверка жарочного шкафа; 5 — вспомогательный шкафчик; 6 — регулировочные винты.

Панель управления электроплиты «Электра 1002»

Рис, 3. Панель управления электроплиты «Электра 1002»

1 — сигнальная лампа достижения заданной температуры рабочего пространства жарочного шкафа; 2 — сигнальная лампа включения нагревателей шкафа или гриля; 3 — сигнальные лампы включения электроконфорок; 4 — условное обозначение гриля; 5 — ручка трехпозиционного переключателя жарочного шкафа; 6 — ручки бесступенчатых переключателей трубчатых конфорок; 7 — ручки ступенчатых переключателей чугунных конфорок; 8 — ручка трехпозиционного блокирующего переключателя; 10 — трехпозиционный клавишный переключатель; 11 — включение лампы освещения рабочего пространства жарочного шкафа; 12 — включение моторедуктора; 13 — условное обозначение «электроконфорка»; 14 — условное обозначение «жарочный шкаф».

Схема электрическая соединений электроплиты «Электра 1002»

Рис. 7. Схема электрическая соединений электроплиты «Электра 1002»

Н1, Н2 — электроконфорки трубчатые; НЗ — электроконфорка чугунная ⌀ 220 мм; Н4 — электроконфорка чугунная ⌀ 145 мм; Р1, Р2 — бесступенчатые регуляторы мощности; П3, П4 — семипозиционные переключатели мощности; ПШ — трехступенчатый переключатель жарочного электрошкафа; П5 — блокирующий переключатель; Л1 ... Л4 — сигнальные лампы включения электроконфорок; Л5 — сигнальная лампа включения нагревателей жарочного шкафа или гриля; Л6 — сигнальная лампа достижения заданной температуры в жарочном шкафу; Н5, Н6 — нагреватели жарочного шкафа; Н7 — гриль; Т° — терморегулятор; В — выключатель клавишный; Л7 — лампа освещения жарочного шкафа; М — моторедуктор.

Подключение электроплиты «Электра 1002» к внешней электрической сети

Рис. 6, Подключение электроплиты к внешней электрической сети

1 — сеть однофазная 220 В; 2 — сеть 3-фазная с нейтралью (380/220В)


ИНСТРУКЦИЯ подробная для ЭБЧТШ 6-4-8,5|5-220 "ЭЛЕКТРА 1002".....Скачать
